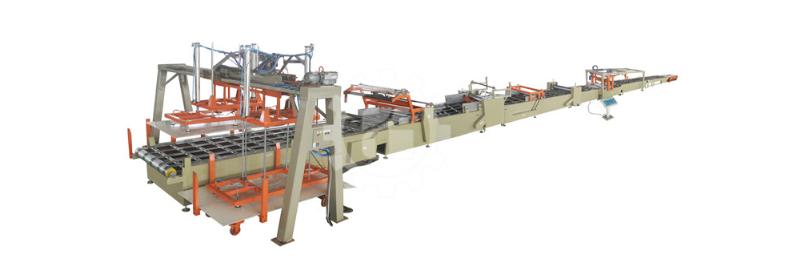

首頁 > 產品中心 > 保溫板設備系列 > 纖維防火板生產線 > 自動纖維水泥復合防火保溫板制板機
一
1.生產原料簡單
2.設備自動化程度高，操作簡單（操作工人經簡單培訓即可上崗）
3.生產過程能耗低
4.可根據不同客戶的不同要求，生產不同規格（長
主要技術參數
（制板機）
1. 制板規格：1）玻鎂板2500X1300X(3-10mm)
2）纖維板2500X1300X(30-100mm)
2. 工作速度：2-10m/min可調節
3. 輸送托輥：封閉軸承防塵，防水輥筒外徑60X3厚
4. 帶動輸送帶輥筒：45號鋼無縫管164X10表面鍍硬鉻。
5. 磙壓筒：45號鋼無縫管Ø215X10表面鍍鉻。
6. 傳動鏈輪：P=25.4和P=19.05
7. 輸送帶尺寸：環形PVC塑膠帶80X5厚
8. 配置功率：
a)真空泵1.5KW
b)快進模板減速機1.5KW
c)主傳動減速機5.5KW
d)推送板減速機1.5KWx2
e)跟蹤切斷減速機0.37KW/1.5KW
f)升降臺液壓站1.5KW
g)外形尺寸31000×4800×2100mm

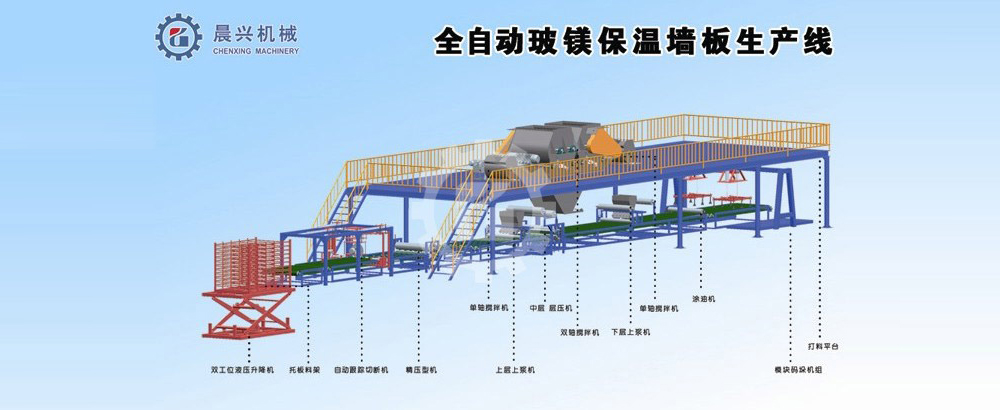

設備組成與報價
序號 |
設備名稱 |
功能 |
規格 (mm) |
功率（KW) |
數量（臺） |
1 |
鹵水?dāng)嚢铏C(jī) |
攪拌各種漿料，使其混合均勻 ，攪拌好后的料漿用于板材的底面 ，上層的面料 |
3600X350X300（水箱） |
1.5×2 |
2 |
2 |
粉狀物料計量秤 |
將所用原料進行計量 |
1 |
||
3 |
水計量系統 |
使用所用水進行計量 |
1 |
||
4 |
高速攪拌機 |
攪拌各種漿料，使其混合均勻 ，攪拌好后的料漿用于板材表面. |
1800X820X820 |
4×2 |
2 |
5 |
雙軸攪拌機 |
用來混合各種原料的 ，使其攪拌均勻待用 |
2300X1300X1300 |
8×2 |
2 |
6 |
成型機組 |
含自動上漿、自動鋪布 、自動攤平 、下料輥壓，一次成型工藝的全部裝置 |
32000×1800×1500 |
3.3 |
1 |
7 |
涂油機 |
將脫模劑自動涂到托板上 ，涂刷均勻 、用量少，防止粘板 |
2700×1600×800 |
1.1 |
1 |
8 |
自動跟蹤切割機 |
在流水線作業中可按指定規格精確分切 ，不損傷產品及托板 ，減少用工量，降低勞動強度 |
4500×2000×1450 |
2.8 |
1 |
9 |
雙工位液壓升降接板系統 |
將成型后的板材自動裝到成型架上 ，減少了用工量 ，降低了人為對板材及托板的損壞同時提高了自動化 |
2700×3800×1700 |
9.6 |
1 |
10 |
自動卸板機 |
將托板上已成型的板材從成型架中卸出，同時將板材和托板分離 |
7500×1900×3300 |
5.5 |
1 |
11 |
成品板自動碼板機 |
把切好后的板材碼在一起 |
4360×3100×2800 |
0.2 |
1 |
12 |
模板清洗機 |
對使用后的托板進行清洗保養 ，可提高板材的平整度及延長托板的使用壽命 |
4000×1800×700 |
4.6 |
1 |
13 |
模板碼垛機組 |
使用后的模板碼在一起 |
4360×3100×2800 |
0.2 |
1 |
14 |
PLC自控系統 |
整條生產線自動化控制系統 |
750×500×1800 |
1 |
|
15 |
配套軌道輸送軌車 |
輸送生產后的板材 |
6 |
序號 |
設備名稱 |
功能 |
規格 |
功率（KW) |
數量（臺） |
單價（萬元） |
金額（萬元） |
備注 |
1 |
漿料攪拌機 |
攪拌底料和面料水泥沙漿 |
2300×820×820 |
3 |
2 |
|
用戶選配或自己采購 |
|
2 |
雙軸攪拌機 |
混合攪拌中料 |
2800×1500×1300 |
18.5 |
2 |
|
用戶選配或自己采購 |
|
3 |
粉碎機 |
粉碎回收切割邊角料 |
1960×880×1070 |
11 |
1 |
|
用戶選配或自己采購 |
|
4 |
雙工位上模板機組
|
將所用托板自動放在輸送臺上待用 ，無需人工、自動上板 ，減少用工量、降低勞動強度 、提高工作效率. |
4800×3100×2800 |
3.2 |
1 |
用戶選配或采用人工上模板 |
||
5 |
成型機組 |
含自動上漿 、自動鋪布、自動攤平 、一次成型工藝的全部裝置 |
32000×1800×1500 |
3.3 |
1 |
|
|
用戶必選 |
6 |
尼龍薄膜裝置 |
將薄膜劑自動粘到模板上 ， |
2700×1600×800 |
1.1 |
1 |
|
用戶必選 |
|
7 |
自動跟蹤切割機 |
在流水線作業中可按設定規格濕分切，不損傷產品及托板 ，減少用工量 ，降低勞動強度 |
4500×2000×1450 |
2.8 |
1 |
|
用戶選配或改用手動切割 |
|
8 |
液壓升降接板系統 |
將成型后的板材自動裝到成型架上，減少了用工量 ，降低了人為對板材及托板的損壞 ，提高了自動化程度 |
2700×3800×1700 |
9.6 |
1 |
用戶必選 |
||
9 |
PLC自控系統 |
整條生產線自動化控制系統 |
750×500×1800 |
|
1 |
用戶選配或改過手動電氣控制1萬元 |
||
備注：若改為手動制板機，用戶可根據上表中備注項自行選配標準計價。 |
||||||||
|
